Как производятся литийные батареи?Три минуты для понимания процесса и производства литийных батарей

Когда дело доходит до батарей, многие люди знают его основную структуру, такую как положительные и отрицательные электроды, части положительных и отрицательных электродов, диафрагмы, электролитов и т.д.,но для того, как изготовлена батареяОчень мало известно.

И сегодня я расскажу о том, как производится батарея, конечно, в основном о компьютерах для мобильных телефонов и других литий-ионных батареях,Процесс изготовления батареи другого оборудования почти такой же., здесь не будет представлять.

Прежде всего, я расскажу о базовом производственном процессе батареи, а затем я приведу каждый процесс шаг за шагом.

Ингредиенты покрытие, прокат и резка (производство) обмотка / ламинация упаковка / сборка выпечка PACK

Выше приведены основные процессы производства литий-ионных батарей. Конечно, большие процессы могут содержать много небольших процессов, которые будут отличаться из-за типа батареи,модель аккумулятора, производителя батарей и покупателей батарей.

Первое, ингредиенты.

Основными компонентами обтягивания катодной таблетки являются литий, клей и проводящее вещество; в то время как основными компонентами обтягивания катодной таблетки являются углерод и клей.

Этот процесс заключается в смешивании положительных и отрицательных материалов в суспензию на высокой скорости для последующего процесса до медной фольги.

Фотографии из интернета.

Во-вторых, покрытие

Как следует из названия, нанесение покрытия заключается в нанесении положительной и отрицательной пасты на алюминиевую фольгу и медную фольгу, где положительная алюминиевая фольга и отрицательная медная фольга.

Полиэтиленовая фольга из полярного меди и ее покрытия

Третий, прокат.

Зачем раздавить его?

Во-первых, потому что паста после покрытия относительно свободна, легко производить материал; во-вторых, литий-ионная батарея для улучшения плотности энергии,объем батареи строго контролируется, и контроль толщины батареи, естественно, является самым важным.

Сейчас толщина батареи для мобильных телефонов обычно регулируется от 0,08 до 0,15 мм.

0.13 мм

Четвертый, отрезаем.

Какова функция разреза?

В основном большое количество положительных и отрицательных электродов разрезают на маленькие роллы положительных и отрицательных электродов.разработан в соответствии с моделью батареи, шириной электродной пластины положительной и отрицательной пластины, ширина отрицательной электродной пластины шире, чем ширина положительной электродной пластины.

Цель состоит в том, чтобы отметить, что в случае, если диафрагма на краю отрицательного электрода повреждена и не будет короткого контакта с положительным и отрицательным электродом.И если отрицательный электрод клетки не шире, чем положительный кусокДаже если вы не знаете, что этот случай произойдет, он должен быть отложен.

Кроме того, в целом, три процесса проката, резки и (производственного) обмотки / ламинирования являются вакуумным быстрым оборотом, то естьСтепная пленка после дня проката отправляется на (производственную) производственную линию проката / ламинирования для производства, и средний путь должен быть упакован, чтобы избежать контакта с воздухом в течение длительного времени.

Однако некоторые заводы не имеют этого условия, поэтому после резки столбиковый лист будет выпечен, только на обмотку / ламинированную производственную линию для производства.

Зачем вы печете его?

Потому что столбиковая пластина, особенно плоская отрицательная электрода после длительного контакта с воздухом, поглотит воду в воздухе, что приведет к толщине столбиковой плиты.

Выпечка - это удаление воды, в более позднем процессе будет процесс выпечки, но также и удаление воды.

Небольшой отрицательный ролик, используемый для намотки

V. (производство) Намотка / ламинированная пленка

Почему производственные брекеты?

Потому что в некоторых процессах проектирования производство интегрировано с обмоткой в процесс, а некоторые являются отдельным процессом.

Здесь мы хотим поговорить о процессе проектирования ушей с батареей, уши с батареей имеют однополярное ухо и многополярное ухо.

Монополярное ухо относится к положительному и отрицательному полюсам, в то время как многополярное ухо имеет более одного положительного и отрицательного полюса.

Как правило, комбинированные батареи в основном используются с многополярными ушами, а высокие требования к одному батарею также используются с многополярными ушами.

Производственный процесс многополярной ушной батареи отделен, сначала сварка ушного полюса к пленке положительного и отрицательного электрода, а затем передача в последующий процесс.

Следующий процесс - обмотка и ламинирование, обмотка и ламинирование - это только два разных процесса, положительная электродная плита, отрицательная электродная плита,обмотка диафрагмы и складывание в клеточный процесс.

Если речь идет о монополярной батарее, производство и обмотка могут осуществляться на производственной обмотке в одном автоматическом устройстве, а полярное ухо также автоматически сварляется на обмотке.

Что касается процесса ламинирования, будь то однополярная или многополярная батарея, то процесс производства осуществляется отдельно, либо на отдельной производственной линии, либо в режущей мастерской.Это первый кусок в соответствии с размером куска, прежде чем ламинирующая машина сложилась в ядро.

сверху-накопитель

VI. Упаковка / сборка

Упаковка и сборка - это два разных процесса аккумулятора, упаковка для мягкой батареи, сборка для твердой батареи, мягкая упаковка - алюминиевая пластиковая пленка,Батарея с твердой оболочкой - алюминиевая оболочка..

В мягких батареях для упаковки будет пленка на ухе для упаковки, в то время как в алюминиевых батареях нет.

Теперь смартфоны, как правило, не являются устройствами с съемными батареями, поэтому батареи с мягкой упаковкой будут больше.

Упаковка заключается в том, чтобы поместить ядро столба в алюминиевую пластиковую оболочку, а затем использовать высокотемпературное давление на стороне и верхней части алюминиевой пластиковой пленки,так что пленка на полярном ухе положительного и отрицательного электрода и материал в алюминиевой пластиковой пленке плавится, а затем затвердевают, есть роль уплотнения, только один воздушный подушка рот для инъекции электролита.

Сборка аккумулятора в алюминиевой оболочке, с положительным и отрицательным ухом сварки на алюминиевой крышке пластины, а затем использовать лазерное сварка сварки крышки пластины и алюминиевой оболочки,Покрытие на отверстии для инъекции.

Клетка для мягкой упаковки

Седьмая, выпечка

Выпечка также может быть классифицирована как процесс впрыска жидкости, и эффект выпечки заключается в удалении влаги.что приводит к выпуклости батареи.

Вакуумная пекарня

Восемь, инъекция

После выпечки электролит можно вводить.Электролит - это только один из электролитов, но есть также полутвердый электролит и твердый электролит,который принадлежит полимерной литиевой батарее, относительно мало.

В процессе инъекции мягкая батарея и твердая батарея отличаются.

Аккумулятор с твердой оболочкой сначала вводит немного электролита, а затем первое короткое время зарядки, зарядки после второй инъекции, а затем запечатать отверстие для инъекции стальными шариками.

Батарея с мягкой упаковкой отличается, батарея с мягкой упаковкой после завершения инъекции, а затем запечатать сторону подушки безопасности высокой температурой.Это закрытие будет немного шире, чем тело клетки, потому что есть последующее закрытие.

Девять, способность химического состава

Трансформация состоит в том, чтобы заряжать и разряжать батарею, чтобы сформировать пассивирующий слой, который покрывает поверхность катодного материала.Пассивационная пленка называется пленкой с твердым электролитным интерфейсом (solid electrolyte interface), или пленка SEI, действующая как проводник ионов лития.

После преобразования мягкая упаковочная батарея будет иметь еще один процесс, чем твердая батарея.Поскольку мягкая батарея использует алюминиево-пластиковую пленку,Он будет производить газ в процессе формирования., поэтому необходимо проколоть подушку безопасности, а затем вытащить газ, а затем провести вторую герметизацию. После второй закрытия будет отрезан лишний боковой и подушечный воздушный подушки.

После формирования - это способность, способность - это просто способность выбирать плохую способность.

Оборудование для мощности компонентов

Десять, обнаружение.

После загрузки продукты будут переданы в испытательный процесс, будут проверены внешний вид и вес батареи, а затем обнаружение напряжения, обнаружение внутреннего сопротивления,обнаружение высокого давления, обнаружение напряжения, обнаружение однородности и так далее.

одиннадцать, PACK

Во-первых, в процессе производства аккумуляторов мономер после ламинирования или намотки называется полярным ядром; мономер, упакованный или собранный до PACK, называется электрическим элементом,и мономер после процесса PACK называется батареей.

Но на этапе перед PACK, степень завершения ячейки уже очень высока, поэтому некоторые фабрики батарей будут передавать PACK сторонним производителям.

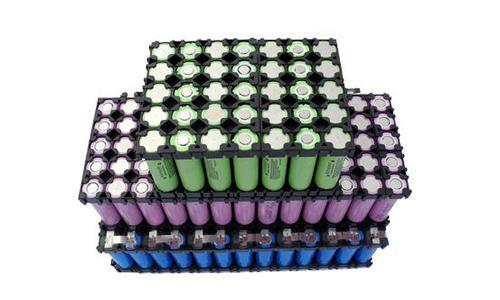

Для одиночных батарей PACK просто добавляет защитные доски, соединительные элементы и другие предметы к ячейкам; для комбинированных батарей, ячейки также объединяются вместе,но в индустрии мобильных телефонов мало комбинированных батарей, и есть много Шанхайских банков.

Конечно, есть комбинация батарей, которые объединяются в процессе сборки, но что не используется для продуктов мобильных телефонов, эта статья не скажет.

После завершения процесса PACK рождается нормальная используемая батарея.
